Bạn tò mò về Thành phần, Cấu trúc và Chức năng của Trung tâm Gia công CNC trục 5-?

Chức năng của Trung tâm gia công trục 5-

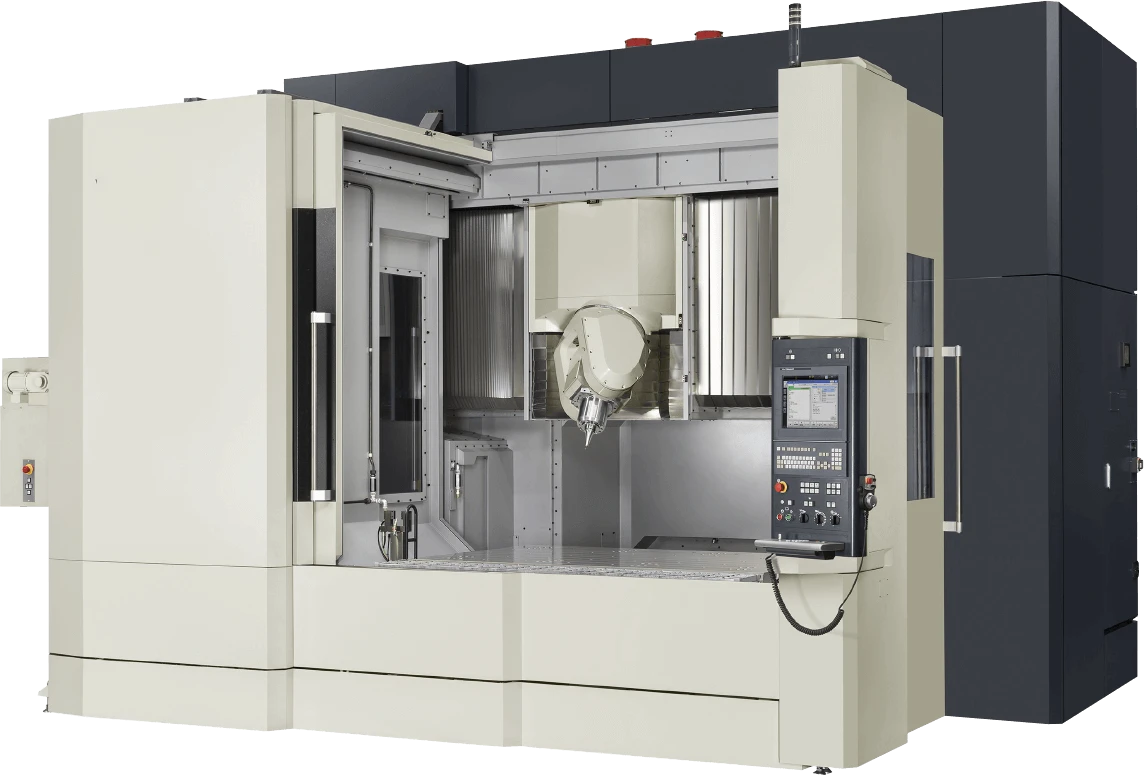

Máy công cụ CNC trục 5-là thiết bị công nghệ cao và có độ chính xác cao được thiết kế đặc biệt để xử lý các bề mặt phức tạp. Loại hệ thống máy công cụ này đóng một vai trò quan trọng trong các ngành công nghiệp như hàng không vũ trụ, quân sự, nghiên cứu khoa học, dụng cụ chính xác và thiết bị y tế có độ chính xác cao trong một quốc gia. Ngày nay, người ta thừa nhận rộng rãi rằng hệ thống máy công cụ CNC trục 5- là phương tiện duy nhất để xử lý các bộ phận như cánh quạt, cánh quạt, cánh quạt tàu, rôto máy phát điện hạng nặng, rôto tuabin, trục khuỷu động cơ diesel lớn, và hơn thế nữa.

Trung tâm gia công trục 5-không chỉ được áp dụng trong các ngành công nghiệp dân dụng như sản xuất khuôn gỗ, trang trí phòng tắm, gia công bộ phận nội thất ô tô, gia công khuôn xốp, đồ nội thất gia đình theo phong cách Châu Âu, ghế gỗ nguyên khối, v.v. mà nó còn được áp dụng cũng được sử dụng rộng rãi trong hàng không vũ trụ, quân sự, nghiên cứu khoa học, dụng cụ chính xác, thiết bị y tế có độ chính xác cao và các ngành công nghiệp khác. Trung tâm gia công trục 5-là một công cụ công nghệ cao biến những điều không thể thành có thể, cho phép gia công mọi bề mặt không gian và hình dạng bất thường. Nó không chỉ hoàn thành việc xử lý cơ giới hóa các phôi phức tạp mà còn nhanh chóng nâng cao hiệu quả xử lý và rút ngắn quy trình xử lý.

Cấu trúc của Trung tâm gia công CNC trục 5-

Hầu hết các trung tâm gia công trục 5-áp dụng cấu trúc 3+2, nghĩa là chúng bao gồm ba trục chuyển động tuyến tính (X, Y, Z) và hai trục quay (A, B hoặc A, C), với các góc quay xung quanh trục X, Y hoặc Z. Được phân loại rộng rãi, có ba cấu hình chính: X, Y, Z, A, B; X, Y, Z, A, C; và X, Y, Z, B, C. Phân loại thêm dựa trên sự kết hợp của hai trục quay, nhìn chung có ba dạng:bàn quay kép, bàn quay có đầu xoay, Vàđầu xoay kép.

1. Máy CNC năm trục có bàn quay kép

Ba dạng cấu trúc này, do những hạn chế về mặt vật lý, xác định các thông số kích thước của máy công cụ và phạm vi đối tượng mà nó có thể xử lý. Trong số đó, cấu trúc bàn quay kép của trung tâm gia công trục 5-phù hợp để xử lý các bộ phận nhỏ, chẳng hạn như tuabin tích hợp nhỏ, cánh quạt và khuôn có độ chính xác nhỏ. Vì cấu trúc đơn giản hơn nên giá thành tương đối phải chăng hơn. Về mặt ứng dụng, loại này đại diện cho loại phổ biến nhất của 5-máy công cụ CNC trục.

2. Máy CNC 5 trục có kết cấu bàn quay và đầu xoay

Trung tâm gia công trục 5-có bàn quay và cấu trúc đầu xoay có thể có nhiều cách kết hợp khác nhau vì bàn quay có thể dọc theo trục A, B hoặc C và tương tự, đầu xoay có thể dọc theo A, B , hoặc trục C. Tính linh hoạt này cho phép máy thích ứng với các nhu cầu xử lý khác nhau. Ví dụ, khi gia công các cánh của máy phát tua bin hơi nước, cần có trục A và B, với trục A được hỗ trợ bởi đầu ụ sau để giữ phôi. Nếu phôi dài và mảnh thì cần phải kẹp ở hai đầu và kéo căng trong quá trình gia công. Cần phải đồng bộ hóa chặt chẽ hai bàn quay. Một ví dụ khác được hiển thị trong Hình 2, trong đó trục C được kết hợp với trục B để gia công. Do phôi chỉ quay trên trục C nên nó có thể có nhiều kích cỡ khác nhau, từ nhỏ đến lớn với đường kính từ hàng chục mm đến vài nghìn mm. Đường kính của bàn quay trục C cũng có thể thay đổi từ 100-200 mm đến 2-3 m. Thông số kỹ thuật và chất lượng của máy dao động từ vài tấn đến hàng chục tấn.

Loại máy công cụ CNC trục 5-này được sử dụng rộng rãi với mức giá vừa phải. Giá thay đổi đáng kể tùy thuộc vào thông số kỹ thuật, kích thước, độ chính xác và hiệu suất của máy. Cấu trúc của một trung tâm gia công trục 5-với đầu xoay kép, như trong Hình 3, vốn đã lớn hơn do có trục xoay với cấu trúc dao có thể thu vào ở giữa đầu xoay. Nhìn chung, kích thước của đầu xoay kép không dễ dàng giảm đi và thường nằm trong phạm vi 400-500 mm.

3. Máy CNC 5 trục có đầu xoay kép

Trong giai đoạn đầu, đầu xoay kép thường sử dụng cấu trúc bánh răng sâu có khe hở có thể điều chỉnh hoặc cấu trúc bánh răng loại bỏ phản ứng ngược. Hiệu suất của máy (độ cứng và độ chính xác) thường được xác định bởi độ cứng của xích truyền động đầu xoay kép. Cụ thể, khe hở của các bánh răng truyền động được thiết kế âm và các bánh răng hoạt động trong một trạng thái biến dạng đàn hồi nhất định, độ lớn của nó phụ thuộc vào lực gia tải trước trong đoạn truyền động đó. Hình 3(a) minh họa đầu phay xoay kép kiểu Tây Ban Nha sử dụng bộ truyền bánh răng và cấu trúc định vị đĩa răng chuột. Độ cứng của nó vượt trội so với các đầu phay xoay kép thông thường, khiến nó đặc biệt thích hợp để gia công hiệu quả các bề mặt năm mặt.

Trong các trung tâm gia công trục 5-gần đây hơn, cấu trúc của trục quay thường kết hợp với động cơ mô-men xoắn sử dụng cái gọi là công nghệ "truyền động bằng 0", chẳng hạn như các thương hiệu nổi tiếng như Mikron từ Thụy Sĩ và DMG Mori từ Đức. Việc áp dụng công nghệ truyền động bằng không trong trục quay có lẽ là giải pháp công nghệ lý tưởng nhất để giải quyết độ cứng và độ chính xác của xích truyền động. Với sự phát triển của công nghệ, chi phí sản xuất động cơ mô-men xoắn đã giảm đáng kể, dẫn đến giá thị trường giảm. Xu hướng này dự kiến ​​sẽ thúc đẩy công nghệ sản xuất của các trung tâm gia công trục 5-lên một tầm cao hơn.
