Một-kim sinh thiết mô mềm hiệu suất cao-được chuyển đổi từ một chiều dài duy nhất của ống thép không gỉ cấp y tế-thành một công cụ chẩn đoán vô trùng, sẵn sàng-để-sử dụng-xuất hiện từ quy trình làm việc công nghiệp hiện đại tích hợp gia công siêu chính xác-, khoa học vật liệu, kỹ thuật bề mặt và quản lý chất lượng nghiêm ngặt. Sự hoàn hảo được theo đuổi ở cấp độ micron và thậm chí dưới micromet là điều cơ bản để đảm bảo nóđộ chính xác đâm thủng, lấy mẫu đáng tin cậy và sử dụng an toàn. Đối với các nhà sản xuất, các chứng chỉ về Hệ thống quản lý chất lượng thiết bị y tế ISO 13485 và Hệ thống quản lý chất lượng ISO 9001 chỉ là tấm vé vào ngành; Việc đưa quy trình sản xuất chính xác và kiểm soát chất lượng nghiêm ngặt vào mọi quy trình sản xuất là cốt lõi để đạt được sự tin cậy lâm sàng.

Giai đoạn 1: Tạo hình ống chính xác – Nền tảng của độ chính xác Micron

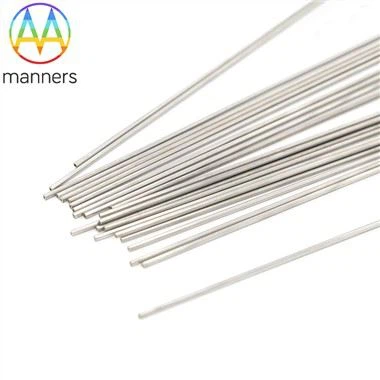

Quá trình sản xuất bắt đầu bằng ống thép không gỉ hoặc hợp kim titan cấp-y tế tuân thủ tiêu chuẩn ASTM A967 hoặc tương đương. trong mộtPhòng sạch có nhiệt độ/độ ẩm không đổi cấp 10.000-, các máy công cụ chính xác CNC nhiều{0}}trục thực hiện quy trình quan trọng đầu tiên:cố định-cắt chiều dài và tạo hình phần cuối.

Ống được cắt theo chiều dài mục tiêu chính xác để±0,05 mm(ví dụ: chiều dài phổ biến là 100 mm, 150 mm, 200 mm). Kế tiếp,đầu nguội chính xác hoặc tiện CNCđịnh hình một đầu của ống thành mộtTrung tâm khóa Luerđể kết nối với súng hoặc tay cầm sinh thiết, đảm bảo phù hợp an toàn,{0}}chống rò rỉ. Độ chính xác về kích thước ở giai đoạn này là nền tảng cho tất cả các quy trình tiếp theo.

Giai đoạn 2: Mài đầu kim – Nghệ thuật cấp độ nanomet{1}}truyền tải "tâm hồn"

Đầu kim là “linh hồn” của kim sinh thiết; độ chính xác hình học và độ sắc nét của nó trực tiếp quyết định hiệu suất đâm thủng. Quá trình mài được thực hiện trênmáy mài CNCsử dụng cực kỳ{0}}bánh xe kim cương hoặc khối boron nitride (CBN)ở tốc độ quay cao và độ chính xác cấp dữ liệu ở cấp độ{{0} micron.

Định hình hình học: Các mẹo vát đơn, vát đôi, hoặc vát ba- của Mitsubishi được mài theo thiết kế. Mọi góc xiên, tính đối xứng của các giao điểm góc xiên và độ thẳng của lưỡi cắt đều trải quaKiểm tra 100%thông qua máy chiếu quang học hoặc hệ thống đo video 3D để đảm bảo tuân thủ bản vẽ thiết kế (ví dụ: dung sai góc của± 0,5 độ).

Kiểm soát độ sắc nét: Các thông số mài chính xác (độ nhám của bánh xe, chất làm mát, tốc độ tiến dao) đảm bảo lưỡi cắt đượckhông có gờ-không có gờ, không bị cong-và không có các vết khía-vi mô. Độ sắc nét cuối cùng được xác minh thông qua thử nghiệm lực đâm mô mô phỏng, với lực đâm tối đa được kiểm soát theo tiêu chuẩn ngành (ví dụ: dưới giá trị Newton được chỉ định) để xuyên qua da và mô dễ dàng.

Giai đoạn 3: Gia công rãnh định mẫu bên trong và lấy mẫu – Máy "Catcher" mô

Vìkim sinh thiết lõi, cáikhía lấy mẫuở đầu xa của ống định vị bên trong là cấu trúc quan trọng để lấy lõi mô.

Gia công rãnh lấy mẫu: Thường được chế tạo thông quacắt laser chính xác hoặc gia công phóng điện (EDM). Cắt laser được áp dụng rộng rãi nhờ độ chính xác cao và vùng chịu ảnh hưởng nhiệt-tối thiểu. Chiều dài khía (thường là 10–22 mm), chiều rộng và chiều sâu được kiểm soát chặt chẽ với dung sai thường ở mức±0,05 mm. Các cạnh khía được mài nhẵn và đánh bóng tỉ mỉ để chuyển tiếp suôn sẻ, ngăn chặn việc cạo hoặc rách mẫu trong quá trình cắt/rút và đảm bảo lõi mô nguyên vẹn không có các tạo tác nén.

Stylet-Ống thông vừa vặn: Sự vừa khít giữa kim định vị bên trong và ống thông bên ngoài là cơ chế chức năng cốt lõi của kim. Khoảng hở giữa chúng được kiểm soát tạimức độ micron-cân bằng stylet trượt trơn tru bên trong ống thông (được xác minh thông qua thử nghiệm lực cản trượt) và đóng tức thời khi bắn để tạo ra lực cắt sắc nét. Điều này đòi hỏi các tiêu chuẩn cao về độ thẳng, độ tròn và độ đồng tâm của cả kim định vị và ống thông.

Giai đoạn 4: Xử lý bề mặt – Chuyển từ “Thô” sang “Cao cấp”

Bề mặt kim loại thô ráp làm tăng khả năng chống đâm thủng và có thể làm hỏng mô. Như vậy,đánh bóng bằng điệnlà một quy trình tiêu chuẩn dành cho kim sinh thiết cao cấp.

đánh bóng điện: Một quá trình điện hóa hòa tan có chọn lọc các phần-vi mô nhô ra trên bề mặt kim loại, mang lại lớp hoàn thiện giống như gương-(độ nhámRa < 0,2 mm). Điều này làm giảm đáng kể hệ số ma sát giữa kim và mô, giúp vết đâm êm hơn, giảm thiểu sự khó chịu của bệnh nhân và giảm chấn thương mô.

Điều trị tăng cường siêu âm: Như được đề cập trong phần mô tả sản phẩm ("thiết kế có ren tăng cường khả năng hiển thị siêu âm"), các rãnh siêu nhỏ xoắn ốc chính xác hoặc làm nhám bề mặt chuyên dụng (ví dụ: đánh dấu bằng laze) được gia công vào bề mặt kim. Những cấu trúc này phân tán sóng siêu âm một cách hiệu quả, tạo ra tiếng vang rõ ràng, bền bỉ trên hình ảnh siêu âm và cải thiện đáng kể khả năng hiển thị trong khi phẫu thuật.

Lớp phủ bôi trơn: Nhiều sản phẩm có tính năng-siêu mỏng, vĩnh viễnlớp phủ ưa nướctrên bề mặt kim. Khi tiếp xúc với dịch mô hoặc nước muối, lớp phủ trở nên trơn trượt đặc biệt, làm giảm khả năng chống đâm thủng hơn nữa bởi30% trở lên.

Giai đoạn 5: Kiểm tra lắp ráp và chức năng – Tích hợp chính xác của hệ thống

Trong-phòng sạch cao cấp, các bộ phận bao gồm ống thông, ống định vị, lò xo (nếu có), tay cầm và khóa an toàn được lắp ráp chính xác. Đây không chỉ là lắp ráp mà cònTích hợp hệ thống chức năng.

Ví dụ, kim dùng cho súng sinh thiết tự động yêu cầu kiểm tra lực bắn, hành trình bắn và sự đồng bộ hóa quá trình phóng/rút dao kim. Thiết kế công thái học của tay cầm, độ linh hoạt của cò súng và độ tin cậy của khóa an toàn (ngăn ngừa vô tình bắn hoặc chấn thương do kim tiêm) trải qua quá trình xác nhận nghiêm ngặt.

Giai đoạn 6: Khử trùng và Đóng gói – Rào cản An toàn Cuối cùng

Sản phẩm được làm sạch trải quakhử trùng ethylene oxit (EO)để đạt được mộtmức đảm bảo vô trùng (SAL) là 10⁻⁶. Quá trình khử trùng phải được xác nhận đầy đủ. Sau{2}}khử trùng, dư lượng EO được kiểm tra để đảm bảo tuân thủ các tiêu chuẩn an toàn (ví dụ:< 10 μg/g).

Cuối cùng, các sản phẩm được đóng kín riêng lẻ trong các túi vô trùng có chức năng ngăn chặn vi khuẩn. Bao bì trải quakiểm tra rò rỉ(ví dụ: sự xâm nhập của thuốc nhuộm, phân rã chân không) và thử nghiệm mô phỏng quá trình vận chuyển (rung, rơi) để duy trì tính vô trùng trong quá trình bảo quản và vận chuyển.

Giai đoạn 7: Kiểm tra và cho phép hoàn toàn 100% – Nguyên tắc chất lượng không thể thương lượng

Đối với các thiết bị y tế Loại III có-rủi ro cao, việc kiểm tra lấy mẫu là chưa đủ. Mỗi kim sinh thiết được vận chuyển đều trải qua quá trình kiểm tra nghiêm ngặtKiểm tra đầy đủ 100%:

Kiểm tra kích thước và trực quan: Các kích thước chính (đường kính ngoài/trong, chiều dài, góc đầu, kích thước khía, độ rõ nét của dấu) được xác minh bằng máy chiếu quang học, kính hiển vi công cụ và thước đo laze.

Kiểm tra hiệu suất thể chất:

Kiểm tra lực đâm thủng: Máy thử sử dụng vật liệu da/mô mô phỏng (ví dụ: nồng độ cụ thể của silicone hoặc gelatin) đo lực xuyên thấu tối đa để xác nhận độ sắc nét.

Kiểm tra độ cứng: Tải trọng hướng trục được tác dụng lên kim để đo độ lệch uốn, đảm bảo không bị uốn quá mức khi đâm thủng mô sâu.

Kiểm tra khả năng chống trượt: Xác minh chuyển động trơn tru của kim định hướng trong ống thông để bắn/rút dao ổn định.

Kiểm tra cường độ kết nối: Xác thực tính toàn vẹn cấu trúc của kết nối Luer Lock-trung tâm.

Kiểm tra chức năng: Chu trình "đâm thủng-cháy-mẫu-rút" hoàn chỉnh được thực hiện trong mô mô phỏng để đánh giá độ tin cậy của việc lấy mẫu, tính toàn vẹn của mẫu và tính hiệu quả của khóa an toàn.

Thử nghiệm an toàn hóa học và sinh học (Dựa trên lô{0}}): Bao gồm các chất có thể ngâm chiết kim loại nặng, độ pH, cặn bay hơi, độc tế bào, tính nhạy cảm và khả năng phản ứng trong da-đảm bảo tuân thủ các quy địnhTiêu chuẩn tương thích sinh học ISO 10993.

Xác minh bao bì và nhãn: Xác nhận bao bì vô trùng còn nguyên vẹn và ghi nhãn rõ ràng, chính xác (tên sản phẩm, thông số kỹ thuật, số lô/số sê-ri, ngày khử trùng/hết hạn) để truy xuất nguồn gốc đầy đủ trong vòng đời.

Một hệ thống quản lý chất lượng được lồng ghép vào từng bước

Tất cả các quá trình đều hoạt động dướiHệ thống quản lý chất lượng ISO 13485. Điều này có nghĩa là tồn tại các hồ sơ được ghi lại, có thể theo dõi cho mọi giai đoạn: thiết kế và phát triển, quản lý nhà cung cấp, kiểm soát chất lượng đầu vào (IQC),-kiểm soát chất lượng trong quy trình (IPQC), kiểm soát chất lượng cuối cùng (FQC) và phát hành sản phẩm. Mọi sai lệch đều được ghi lại, điều tra và giải quyết thông quahành động khắc phục và phòng ngừa (CAPA). Việc quản lý có hệ thống này đảm bảo chất lượng sản phẩm nhất quán và khả năng truy xuất nguồn gốc.

Tóm lại, việc tạo ra kim sinh thiết mô mềm cao cấp là kết quả củacông nghệ sản xuất chính xác và triết lý quản lý chất lượng kiên quyết. Từ kiểm soát nguyên liệu thô ở cấp độ micron-micron, thông qua hàng chục quy trình chính xác đến xác thực qua hàng trăm cuộc kiểm tra nghiêm ngặt-việc theo đuổi sự hoàn hảo trong phạm vi micron này thể hiện trách nhiệm giải trình về độ chính xác trong chẩn đoán và cam kết nghiêm túc đối với sức khỏe của bệnh nhân. Trong kỷ nguyên của y học chính xác, sự cống hiến không ngừng nghỉ cho độ chính xác trong sản xuất là nền tảng của niềm tin lâm sàng.
