Trong các dụng cụ phẫu thuật xâm lấn tối thiểu và các thiết bị y tế chính xác, luôn có nhu cầu về các bộ phận có thểđiều hướng linh hoạt các đường đi phức tạp, truyền mômen quay ổn định và tự động trở về trạng thái thẳng sau khi uốn. cácống hạ áp có rãnh bán cứng-bằng laser{1}}là giải pháp hoàn hảo cho nhu cầu này. Không khập khiễng như một ống hoàn toàn linh hoạt cũng không cứng nhắc như một ống cứng, nó đạt được sự cân bằng tinh tế giữa hai ống. Bài viết này phân tích sâu cách các nhà sản xuất sử dụng khả năng cắt laser có độ chính xác-cao để khắc các mẫu khe phức tạp vào ống kim loại.

I. Triết lý thiết kế: Tìm ra điểm trung bình vàng giữa độ cứng và tính linh hoạt

Thiết kế cốt lõi của ống hạ áp bán cứng có rãnh-bao gồm việc cắt một loạt các ống được xác định chính xáckhe ngang hoặc xoắn ốcvào một ống kim loại liên tục (thường là thép không gỉ hoặc nitinol). Các khe này không được sắp xếp ngẫu nhiên mà tuân theo các mẫu có cấu trúc, được tối ưu hóa về mặt cơ học. Triết lý thiết kế xoay quanh ba nguyên tắc:

Tạo bản lề linh hoạt cục bộ: Các khe tạo ra các "vùng bản lề" mỏng, có chủ ý trên thành ống. Dưới tải trọng ngang, ứng suất tập trung ở các bản lề này, cho phép ống uốn cong có thể dự đoán được xung quanh các điểm này.

Bảo tồn tính liên tục của cấu trúc toàn cầu: Các đoạn liền khối giữa các khe-được gọi làmạng lưới hoặc cầu-duy trì tính toàn vẹn tổng thể của ống. Các mạng này chịu và truyền lực đẩy/kéo dọc trục và quan trọng làmômen quay.

Điều chỉnh độ cứng uốn và phục hồi đàn hồi: Bằng cách kiểm soát chính xácchiều rộng, độ sâu, cao độ và kiểu khe (ngang, xoắn ốc hoặc lai), các kỹ sư có thể "lập trình" cho ốngtỷ lệ mùa xuânvà lực hồi phục đàn hồi-giống như thiết kế một lò xo. Mục tiêu: đàn hồi hoàn toàn trở lại trạng thái thẳng sau khi uốn, vớikhông có biến dạng dẻo.

II. Cắt laze: "Công cụ khắc" cho độ chính xác ở cấp độ Micron-

Gia công truyền thống (phay, EDM dây) không thể cung cấp thiết kế này-chúng gây ra ứng suất, gờ và độ chính xác hạn chế.Gia công vi mô laser có độ chính xác cao-, đặc biệt là laser sợi quang hoặc laser femto giây, là giải pháp khả thi duy nhất.

Quá trình xử lý không tiếp xúc giúp loại bỏ căng thẳng cơ học: Cắt laze không-tiếp xúc, tránh bị nén hoặc căng trên ống. Điều này giúp loại bỏ ứng suất dư trong quá trình sản xuất-rất quan trọng để có tuổi thọ mỏi lâu dài.

Độ chính xác và tính nhất quán ở cấp độ micron-: Yêu cầu như-điều khiển độ rộng/cao độ của khe cực kỳ chính xácVàdung sai đường kính ngoài ± 0,01 mmchỉ có thể đạt được một cách đáng tin cậy bằng tia laser. Các hệ thống hiện đại sử dụng nền tảng chuyển động có độ chính xác-cao và bù trừ hình ảnh theo thời gian thực-, khắc hàng nghìn vị trí giống hệt nhau vớiđộ lặp lại microntrên mét ống tốt.

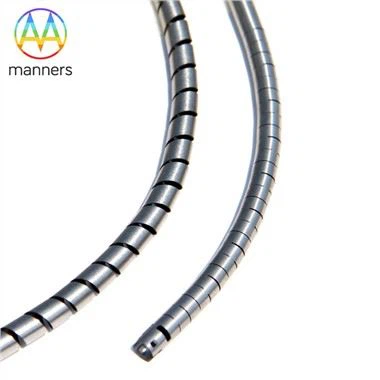

Tự do cho các mẫu phức tạp: Các khe ngang thẳng đơn giản, các khe xoắn ốc phức tạp, các mẫu so le hoặc các thiết kế có độ cao-có thể thay đổi đều được lập trình dễ dàng.Khe xoắn ốcvượt trội trong việc duy trì hiệu quả mô-men xoắn trong quá trình uốn.

Nhiệt độ được kiểm soát-Vùng bị ảnh hưởng (HAZ): Đối với nitinol-nhạy cảm với nhiệt,"gia công nguội" laser femto giây cực nhanhgiảm thiểu HAZ, bảo toàn tính siêu đàn hồi của hợp kim và đảm bảo đặc biệthiệu suất hồi phục.

III. Kỹ thuật hiện thực hóa hiệu suất cốt lõi

Phục hồi đàn hồi (Springback)Điều này phụ thuộc vào hai yếu tố: giới hạn đàn hồi của vật liệu và thiết kế khe. Ưu tiên sử dụng thép không gỉ hiệu suất cao (ví dụ: 304V) và nitinol siêu đàn hồi (NiTi). Ưu đãi của NitinolĐộ căng đàn hồi 8%(cao hơn nhiều so với thép không gỉ), cho phép góc uốn lớn hơn và khả năng phục hồi đáng tin cậy. Thiết kế vị trí-tối ưu hóatỷ lệ chiều sâu khe-trên-độ dày thànhVàchiều rộng web-đảm bảo ứng suất uốn duy trì ở mức dưới giới hạn chảy của vật liệu, ngăn ngừa biến dạng vĩnh viễn.

Truyền mô-men quay (Độ trung thực 1: 1)Đây là điểm phân biệt ống hạ áp bán cứng có rãnh với lò xo thông thường:truyền mô-men xoắn hiệu quả ngay cả khi bị uốn cong. Giải pháp nằm ở hình học khe thông minh.Khe xoắn ốc hoặc khe ngang so le được thiết kếtạo ra các đường lực liên tục, góc cạnh trong thành ống. Khi đầu gần quay, mô-men xoắn truyền qua các mạng không bị cắt dưới dạng lực cắt. Ngay cả khi bị uốn cong, các mạng này vẫn được kết nối với nhau, đảm bảo hiệu suất mô-men xoắn. Mục tiêu thiết kế: tối đa hóatỷ lệ độ cứng xoắn với độ linh hoạt uốn.

Chức năng giảm căng thẳngTrong các thiết bị y tế, những ống này hoạt động nhưgiảm xóc cơ họcgiữa các bộ phận cứng (ví dụ: tay cầm) và các bộ phận linh hoạt (ví dụ: trục ống thông). Chúng hấp thụ nồng độ ứng suất từ ​​chuyển động tương đối hoặc uốn cong, ngăn ngừa hiện tượng mỏi ở các khớp nối mỏng manh (mối hàn, chất kết dính)-tăng đáng kể độ tin cậy tổng thể của thiết bị.

IV. Năng lực quy trình cốt lõi dành cho nhà sản xuất

Việc sản xuất liên tục các ống hạ áp bán cứng có rãnh-có rãnh hiệu suất cao đòi hỏi phải nắm vững các khả năng sản xuất chính:

Cơ sở dữ liệu quy trình laser nâng cao: Các thông số được tối ưu hóa (công suất, tần số, tốc độ, khí hỗ trợ) cho thép không gỉ/nitinol, đường kính ống/độ dày thành ống khác nhau. Đảm bảovết cắt miễn phí-và HAZ tối thiểu.

Điều khiển chuyển động chính xác + kiểm tra-trong dây chuyền: Duy trì vị trí lấy nét laser ổn định trong quá trình cắt-tốc độ cao. Hệ thống quan sát thời gian thực-thực tích hợp giám sát độ rộng/cao độ của khe để điều khiển vòng-đóng.

Xử lý hậu kỳ chuyên biệt: Đánh bóng bằng điện sẽ loại bỏ các lớp oxit và-vi mô khỏi các cạnh cắt. Điều này mang lạibề mặt mịn,{0}}ma sát thấpvà loại bỏ những yếu tố gây căng thẳng-quan trọng để vượt quakiểm tra độ mỏi theo chu kỳ-cao.

Dịch vụ thiết kế dựa trên mô phỏng-: Các nhà sản xuất hàng đầu không chỉ “in để vẽ”. sử dụngPhân tích phần tử hữu hạn (FEA), chúng mô phỏng độ cứng khi uốn, hiệu suất mô-men xoắn, phân bổ ứng suất và tuổi thọ mỏi-để tối ưu hóa hình học khe nhằm đạt được hiệu suất và độ tin cậy cao nhất.

Phần kết luận

Ống hạ áp được cắt bằng laser bán cứng-có rãnh-là hình ảnh thu nhỏ của sự kết hợp giữacơ học đàn hồi và vi cơ học tiên tiến. Thông qua "sản xuất trừ" chính xác, nó tạo ra sự linh hoạt có kiểm soát trong ống kim loại, giải quyết một cách khéo léo nghịch lý cốt lõi của thiết bị y tế:cần uốn cong giải phẫu trong khi vẫn giữ được sức mạnh chức năng cứng nhắc. Về bản chất, các nhà sản xuất làm chủ được công nghệ nàynhà thiết kế lò xo kim loại có kích thước micron--sử dụng tia laze làm bút vẽ và kim loại làm vải vẽ để tạo ra các cấu trúc uốn cong linh hoạt nhưng vẫn truyền lực một cách cứng nhắc. Chúng cung cấp "xương và khớp" đáng tin cậy cho vô số dụng cụ phẫu thuật linh hoạt và hệ thống truyền động chính xác.
