Việc tạo ra kim sinh thiết tủy xương có hiệu suất cao-không chỉ đơn thuần là gia công kim loại. Nó đại diện cho một dây chuyền sản xuất công nghiệp hiện đại tích hợp kỹ thuật cơ khí chính xác, khoa học vật liệu, công nghệ xử lý bề mặt và quản lý chất lượng nghiêm ngặt. Từ một đoạn ống thép không gỉ cấp y tế-đến một công cụ chẩn đoán vô trùng, sẵn sàng-để-sử dụng, có hàng tá quy trình liên quan, tất cả đều nhắm mục tiêuđộ chính xác ở cấp độ micron-Vàkhông có khuyết điểm. Phân tích chuyên sâu về quy trình sản xuất là nền tảng để hiểu được độ tin cậy, độ an toàn và hiệu quả lâm sàng vượt trội của nó.

Giai đoạn 1: Tạo hình chính xác – Từ ống đến nguyên mẫu

Quá trình sản xuất bắt đầu với ống thép không gỉ cấp độ cấy ghép-tuân theoASTM F138hoặc tiêu chuẩn tương đương. Trong phòng sạch Cấp 10.000 trở lên với nhiệt độ và độ ẩm không đổi, các-máy công cụ chính xác CNC nhiều trục thực hiện quy trình quan trọng đầu tiên:cắt và định cỡ. Ống được cắt theo chiều dài mục tiêu chính xác đến ± 0,1 mm (kích thước phổ biến: 100 mm, 150 mm). Sau đó, đầu nguội hoặc tiện chính xác tạo thành đầu nối Luer hoặc giao diện chuyên dụng khác ở một đầu của ống để gắn tay cầm, đảm bảo vừa vặn an toàn và kín khí.

Giai đoạn 2: Mài đầu kim – Nghệ thuật truyền “linh hồn”

Tạo hình đầu kim là giai đoạn đòi hỏi nhiều kỹ thuật và quy trình phức tạp nhất-trong toàn bộ quy trình sản xuất. Sử dụng đá mài kim cương siêu cứng hoặc khối boron nitrit (CBN) trên máy mài CNC, đầu kia của ống được mài ở tốc độ cực cao và độ chính xác cấp liệu.

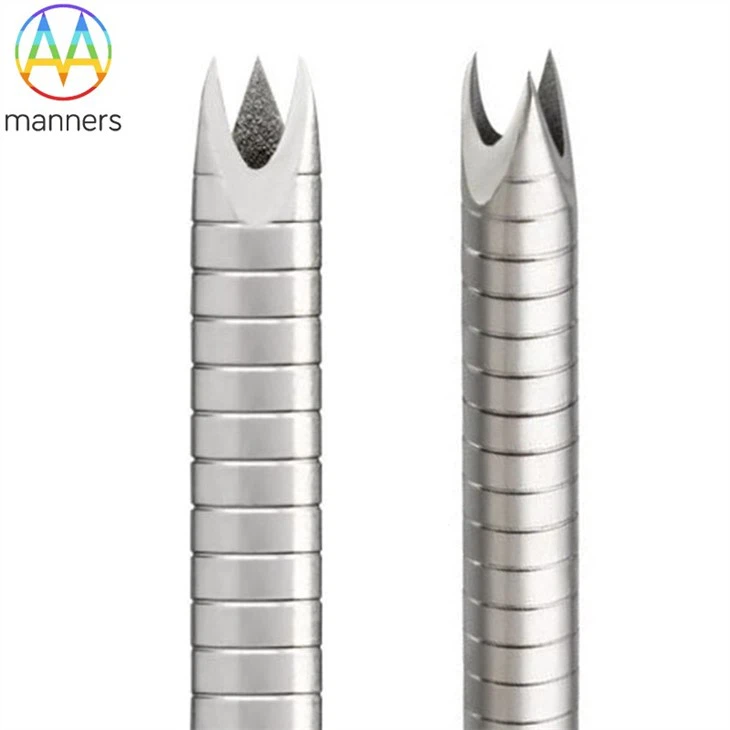

Hình thành hình học: Các hình học phức tạp như góc xiên đơn, góc xiên đôi, góc xiên ba- của Mitsubishi đều được mài theo thiết kế. Các góc xiên được kiểm soát chính xác bên trong12–15 độ (để cắt tối ưu)hoặc30–45 độ (để xuyên thấu cân bằng và sát thương tối thiểu). Góc của từng góc xiên, độ thẳng của lưỡi cắt và tính đối xứng của các giao điểm góc xiên được kiểm tra nghiêm ngặt thông qua máy chiếu quang học hoặc hệ thống đo video 3D.

Kiểm soát độ sắc nét: Đầu nhọn đảm bảo việc đâm thủng ít xâm lấn nhất. Các thông số mài chính xác (ví dụ, cỡ hạt mài mòn, tốc độ tiến dao, chất làm mát) được kiểm soát để đảm bảokhông có gờ-không có gờ, mép cắt không có cuộn{1}}. Độ sắc nét cuối cùng của đầu được xác minh thông qua thử nghiệm đâm thủng mô phỏng, với lực xuyên được kiểm soátdưới 0,8 Newton (N)(mô phỏng vỏ não).

Giai đoạn 3: Gia công rãnh lấy mẫu – "Cổng chụp" cho mẫu

Một rãnh lấy mẫu (khe bên) để lấy lõi mô tủy xương được gia công vào thành ống kim. Độ chính xácgia công phóng điện (EDM)hoặc cắt laser thường được sử dụng. Cắt laser được áp dụng rộng rãi nhờ độ chính xác cao và vùng chịu ảnh hưởng nhiệt-tối thiểu. Chiều dài khía (được chuẩn hóa thành20 ± 0,5 mm) và chiều rộng (1,0–1,5 mm) được kiểm soát chặt chẽ. Các cạnh khía được mài nhẵn và đánh bóng tỉ mỉ để chuyển tiếp suôn sẻ, ngăn ngừa trầy xước hoặc rách mô trong quá trình lấy mẫu/rút và đảm bảo lấy mẫu nguyên vẹn. Một số mẫu cao cấp có các răng cưa siêu nhỏ trên các cạnh khía để tăng cường độ bám của lõi mô và ngăn ngừa sự tuột ra.

Giai đoạn 4: Sản xuất Stylet và Tay cầm – Sức mạnh tổng hợp của hệ thống

Que thăm dò chắc chắn kết hợp với ống kim cũng được làm bằng thép không gỉ. Hình dạng đầu của nó khớp chính xác với lòng kim, bịt kín ống trong quá trình đâm thủng ban đầu để ngăn ngừa tắc nghẽn mô mềm. Dung sai độ côn giữa ống kim và ống kim được kiểm soáttrong vòng 0,02 mm, đảm bảo vừa khít,{0}}không bị rung.

Tay cầm thường được-đúc từABS hoặc polycarbonate (PC). Thiết kế khuôn kết hợp các nguyên tắc công thái học để mang lại cảm giác cầm nắm thoải mái,{1}}không trơn trượt và truyền mô-men xoắn hiệu quả. Bộ định vị hoặc điểm dừng độ sâu tích hợp cho phép bác sĩ đặt trước độ sâu đâm thủng, một tính năng an toàn quan trọng. Tất cả các thành phần bằng nhựa đều sử dụng nguyên liệu thô-y tế và không có vết chớp hoặc vết chìm.

Giai đoạn 5: Lắp ráp và Hiệu chuẩn – Tích hợp hệ thống chính xác

Trong-phòng sạch cao cấp, các bộ phận (ống kim, ống dẫn khí, tay cầm, vỏ bảo vệ) được lắp ráp. Đây không phải là sự lắp đặt đơn giản mà là sự tích hợp hệ thống chính xác. Kết nối tay cầm-ống kim phải chịu được mô-men xoắn vận hành đáng kể. Ống kim phải trượt trơn tru và không bị xê dịch trong ống kim. Đối với kim sinh thiết có cơ chế bắn/khóa (ví dụ: một số mô hình sinh thiết xương), việc hiệu chỉnh cơ học là rất quan trọng để đảm bảo lực và lực bắn nhất quán để lấy mẫu mô đáng tin cậy.

Giai đoạn 6: Xử lý và làm sạch bề mặt – Chuyển từ “Thô” sang “Mịn”

Kim lắp ráp trải quađánh bóng bằng điện. Quá trình điện hóa này làm phẳng các bất thường trên bề mặt cực nhỏ, đạt được độ bóng như gương và giảm đáng kể hệ số ma sát. Điều này cho phép đâm thủng dễ dàng hơn, giảm bớt sự khó chịu của bệnh nhân và đảm bảo lấy/đẩy các mẫu tủy xương hoặc lõi mô nguyên vẹn, không bị hư hại qua lòng trong trơn tru.

Sau đó, các sản phẩm trải qua nhiều lần làm sạch bằng siêu âm và rửa bằng nước tinh khiết để loại bỏ các hạt kim loại còn sót lại, dầu và chất gây ô nhiễm khỏi quá trình sản xuất. Các sản phẩm đã được làm sạch phải trải qua quá trình kiểm tra ô nhiễm hạt để tuân thủ các tiêu chuẩn dược điển.

Giai đoạn 7: Khử trùng và Đóng gói – Rào cản cuối cùng đối với sự an toàn

Sản phẩm sạch được đóng gói trong túi chuyên dụng và tiệt trùng bằngetylen oxit (EO)hoặc bức xạ gamma. Quy trình khử trùng trải qua quá trình xác nhận nghiêm ngặt để đảm bảo tất cả các thiết bị trong khối tải đều đạt được tiêu chuẩnmức đảm bảo vô trùng (SAL) là 10⁻⁶. Sau{1}}khử trùng, mức dư lượng EO được kiểm tra để đảm bảo tuân thủ các tiêu chuẩn an toàn.

Cuối cùng sản phẩm được đóng gói trongTyvek® hoặc túi nhựa tổng hợp-giấy y tếvới đặc tính rào cản vi khuẩn. Bao bì trải qua quá trình kiểm tra rò rỉ nghiêm ngặt (ví dụ: giữ áp suất âm 0,5 kPa trong 30 phút) và mô phỏng quá trình vận chuyển (chu trình rung, giảm, nhiệt độ-độ ẩm) để đảm bảo tính toàn vẹn của gói hàng và tính vô trùng của sản phẩm trong suốt quá trình bảo quản, vận chuyển và sử dụng lâm sàng.

Giai đoạn 8: Kiểm tra toàn diện 100% – Rào cản chất lượng không thể xuyên thủng

Trong sản xuất thiết bị y tế-đặc biệt là đối với-thiết bị Loại III có rủi ro cao-Mức chất lượng chấp nhận được (AQL)việc lấy mẫu là không đủ cho các yêu cầu về tính an toàn và hiệu quả cao độ. Việc sản xuất kim sinh thiết tủy xương tuân thủ một quy trìnhKiểm tra chức năng 100%chính sách:

Kiểm tra kích thước và trực quan: Dụng cụ đo quang học, máy chiếu, v.v., xác minh hình dạng đầu, kích thước rãnh lấy mẫu, chiều dài tổng thể và độ rõ nét của dấu.

Kiểm tra hiệu suất:

Kiểm tra lực đâm thủng: Máy kiểm tra sử dụng vật liệu xương mô phỏng (ví dụ: khối polyurethane có mật độ cụ thể) đo lực xuyên thấu tối đa để xác nhận độ sắc nét.

Kiểm tra độ cứng: Tải trọng dọc trục (ví dụ: 5 N) được áp dụng để đo độ võng, đảm bảo không bị uốn cong quá mức trong quá trình đâm thủng.

Kiểm tra bảo mật kết nối: Xác minh các mối nối chắc chắn giữa-tay cầm ống kim và trục kim định hình-.

Kiểm tra tính kiên nhẫn: Xác nhận lòng kim không bị cản trở.

Kiểm tra lấy mẫu mô phỏng: Hoàn thành các chu trình đâm thủng, lấy mẫu và rút ra trong vật liệu mô phỏng để đánh giá tính toàn vẹn và chiều dài của "mẫu".

Kiểm tra bao bì và nhãn: Xác nhận các rào cản vô trùng còn nguyên vẹn và ghi nhãn rõ ràng, chính xác (tên sản phẩm, thông số kỹ thuật, số lô, ngày tiệt trùng/hết hạn).

Chỉ những sản phẩm vượt qua tất cả các bài kiểm tra nghiêm ngặt mới được phát hành và dán nhãn là đủ tiêu chuẩn và an toàn.

Phần kết luận

Việc sản xuất kim sinh thiết tủy xương là một hệ thống nghiêm ngặt giúp loại bỏ sự không chắc chắn một cách có hệ thống và đảm bảo độ tin cậy ở mọi giai đoạn. Nó biến sự tôn kính cuộc sống thành sự cực kỳ nghiêm ngặt đối với mọi quy trình, thông số và thử nghiệm. Đây không chỉ đơn thuần là sản xuất-mà là sự kiểm soát độ chính xác được tiêu chuẩn hóa và công nghiệp hóa100% củng cố những lời hứa y tế về độ chính xác, an toàn và hiệu quảvào mọi thiết bị sẵn sàng cho bệnh nhân. Đây là lý do cơ bản nó đã kiếm đượcISO 13485chứng nhận và sự tin tưởng của các bác sĩ lâm sàng trên toàn thế giới.
